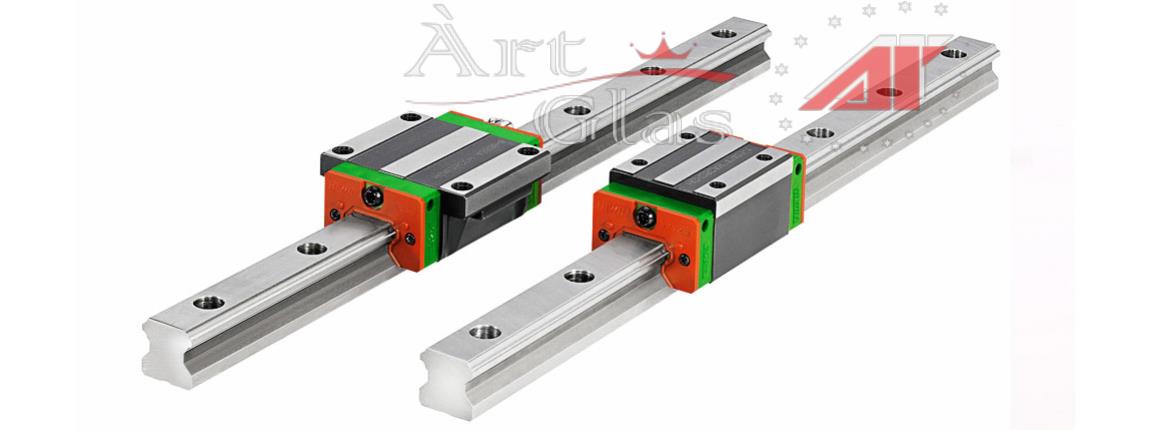

Профильные направляющие Профильные рельсовые направляющие используются при построении станков с ЧПУ, для которых точность обработки ставится на первое место в списке требований к эксплуатационным характеристикам. Материал изготовления – высоколегированная подшипниковая сталь. После черновой обработки направляющие подвергают закалке токами высокой частоты. Твердость поверхности достигает 55-60 HRC. Точность изготовления профиля ±0,005-0,02 мм (зависит от типоразмера направляющих и от производителя).

Преимущества перед другими типами направляющих: в отличие от цилиндрических направляющих, профильный рельс крепится к опоре в нескольких точках, что помогает предотвратить провисание под воздействием нагрузок со стороны шпинделя или стола; на боковой поверхности вырезаны дорожки качения. Профиль соприкосновения с шариком в подшипнике каретки представляет собой дугу, а не точку, как в валах на опорах, это повышает износостойкость направляющих. Профильные направляющие реализуются как в виде отдельных рельсов, так и в комплекте с каретками. Второй вариант в силу особенностей производства предпочтительнее. После изготовления профиль направляющих обмеряется на стенде, по результатам замера они маркируются цифрами, обозначающими отклонение от номинального размера. Так же маркируются и каретки. Комплектация проводится попарно с учетом отклонений, за счет чего достигается отсутствие люфтов и жесткость системы. Люфты, возникающие в процессе эксплуатации из-за износа, выбираются за счет боковых прижимных пластин.

При выборе направляющих учитывается соответствие условий работы классу преднатяга. Он увеличивает внутренние напряжения, что при работах, не связанных с ударными нагрузками (гравировка на малую глубину), уменьшает срок службы. В то же время, в условиях сильных вибраций (грубая обработка и гравировка на большую глубину по камню) преднатяг гасит деформирующие усилия и продлевает срок эксплуатации.

Прямолинейность – одна из характеристик профильных направляющих. Это преимущество, но одновременно оно усложняет монтаж, поскольку повышает требования к шероховатости и прямолинейности поверхности крепления. В первую очередь это касается направляющих со средним классом преднатяга.
