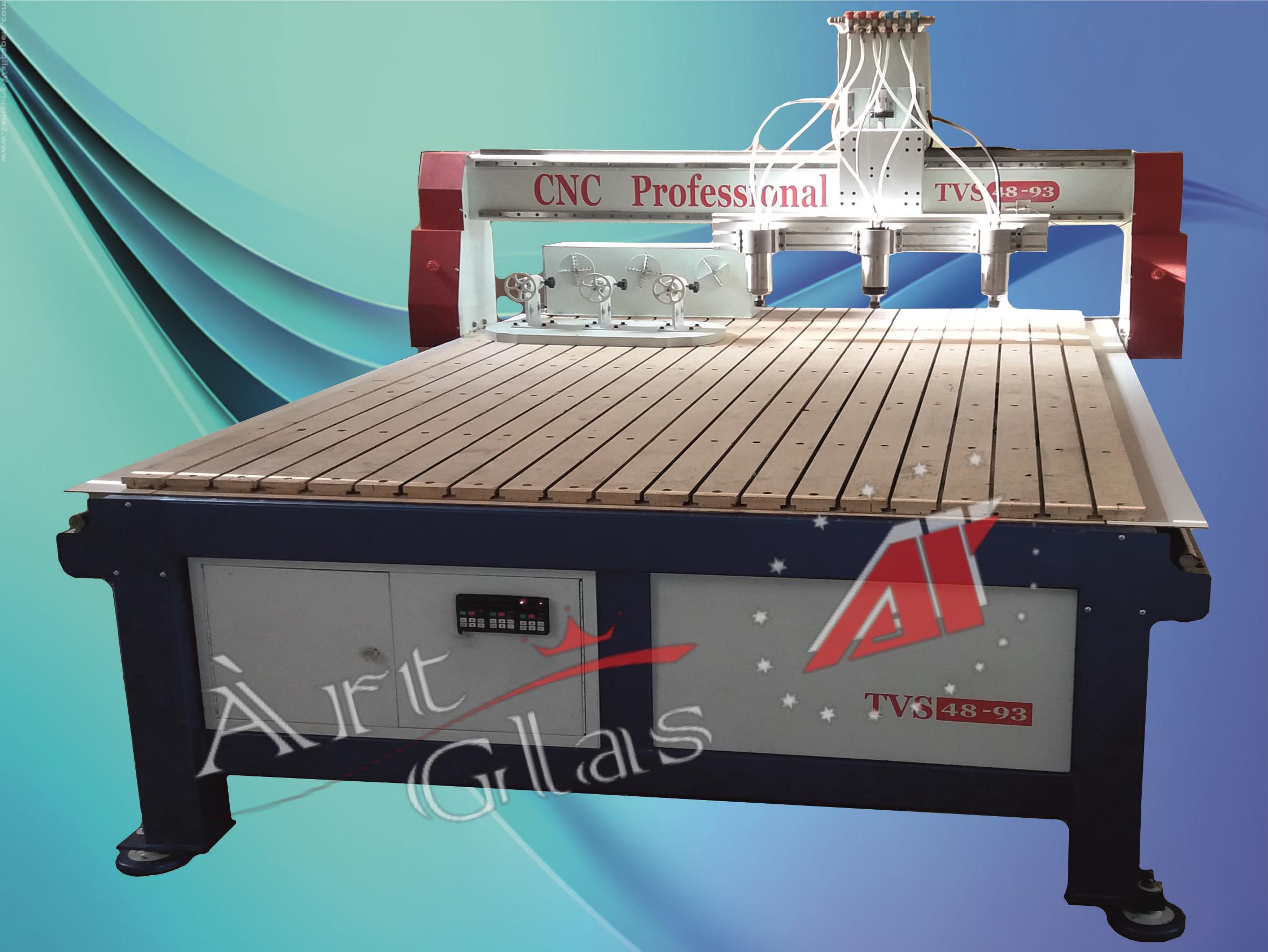

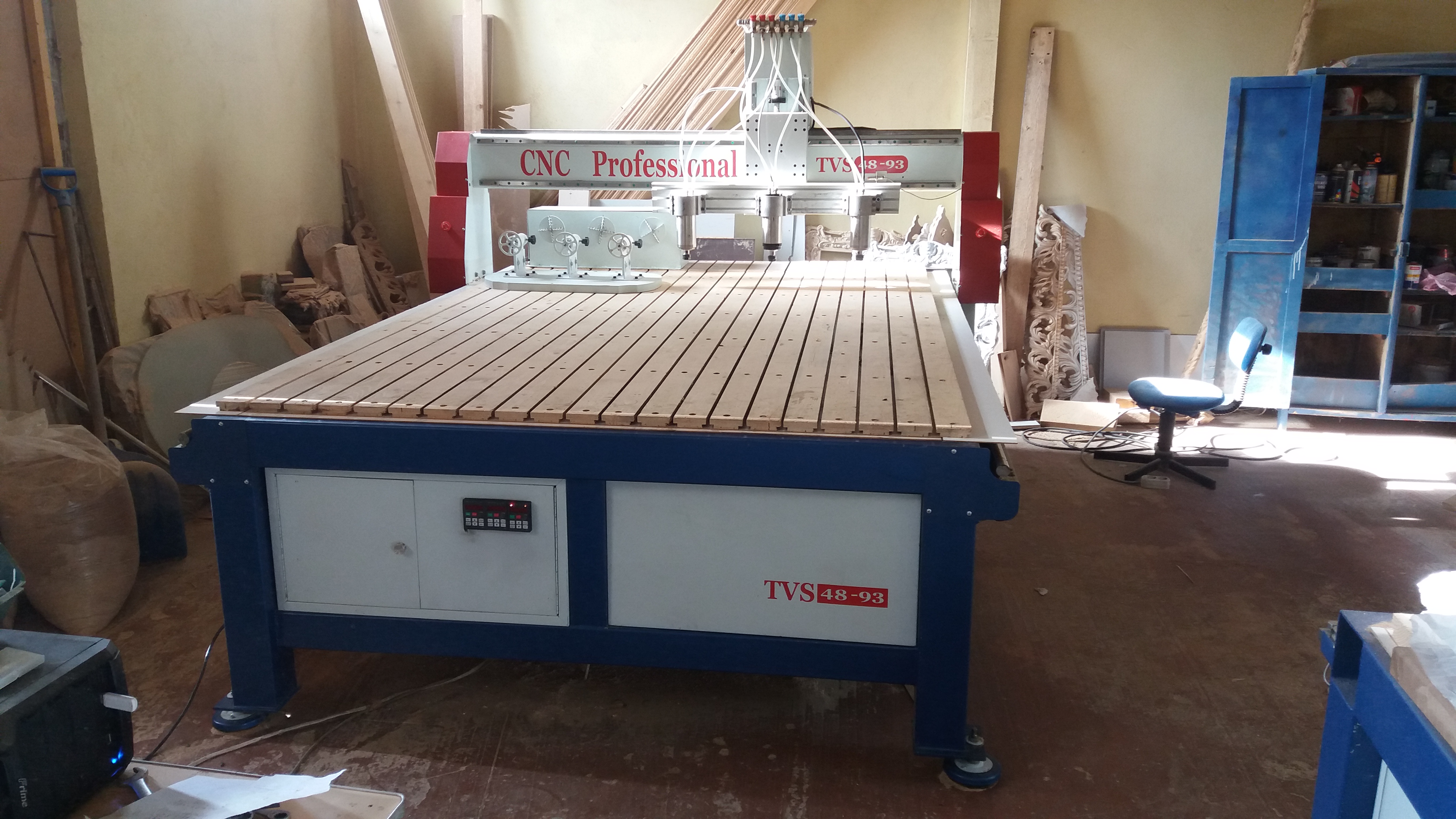

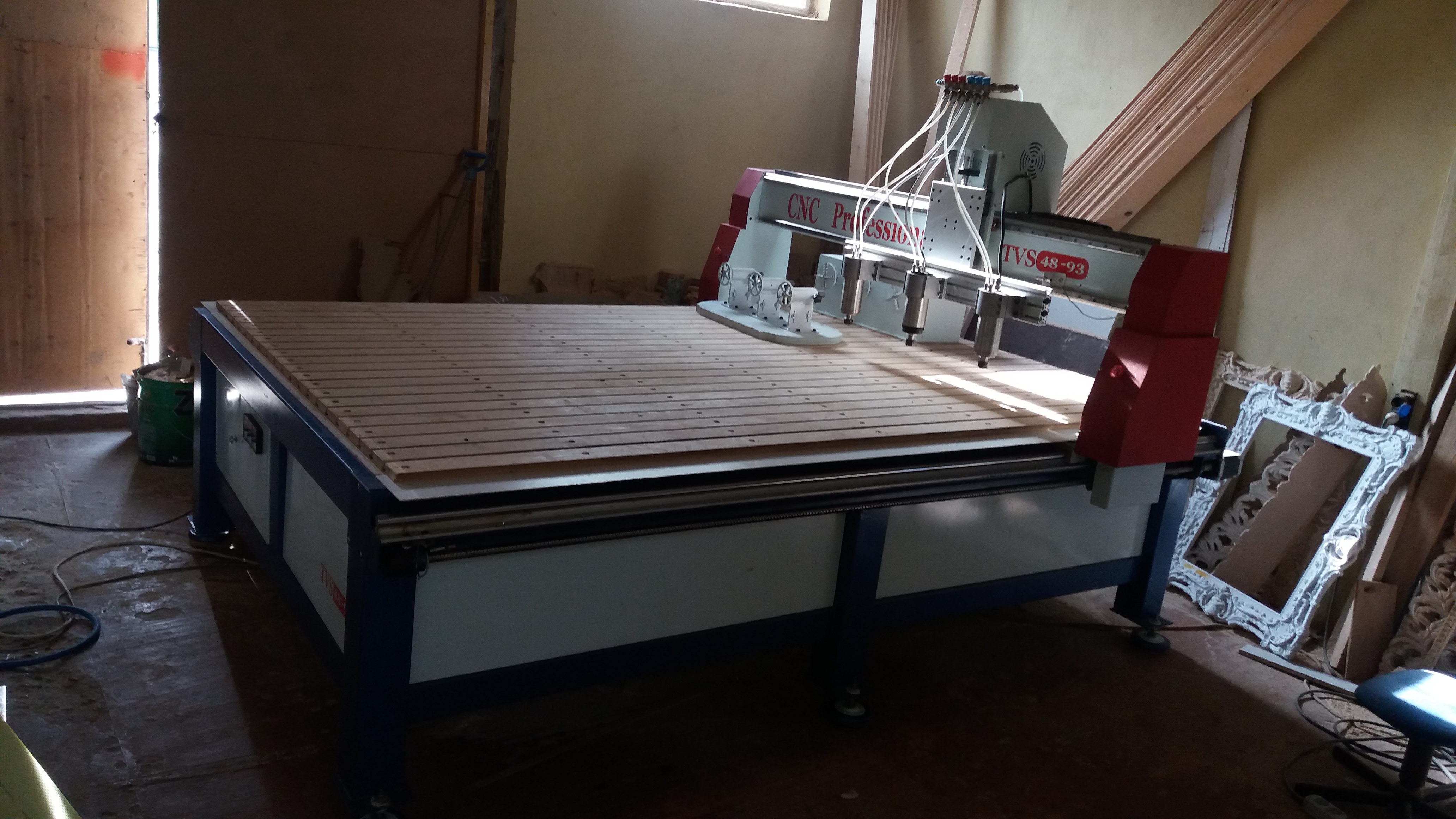

Станок фрезерный с ЧПУ для резьбы 3Dпо дереву 48-93
работа с тремя шпинделями

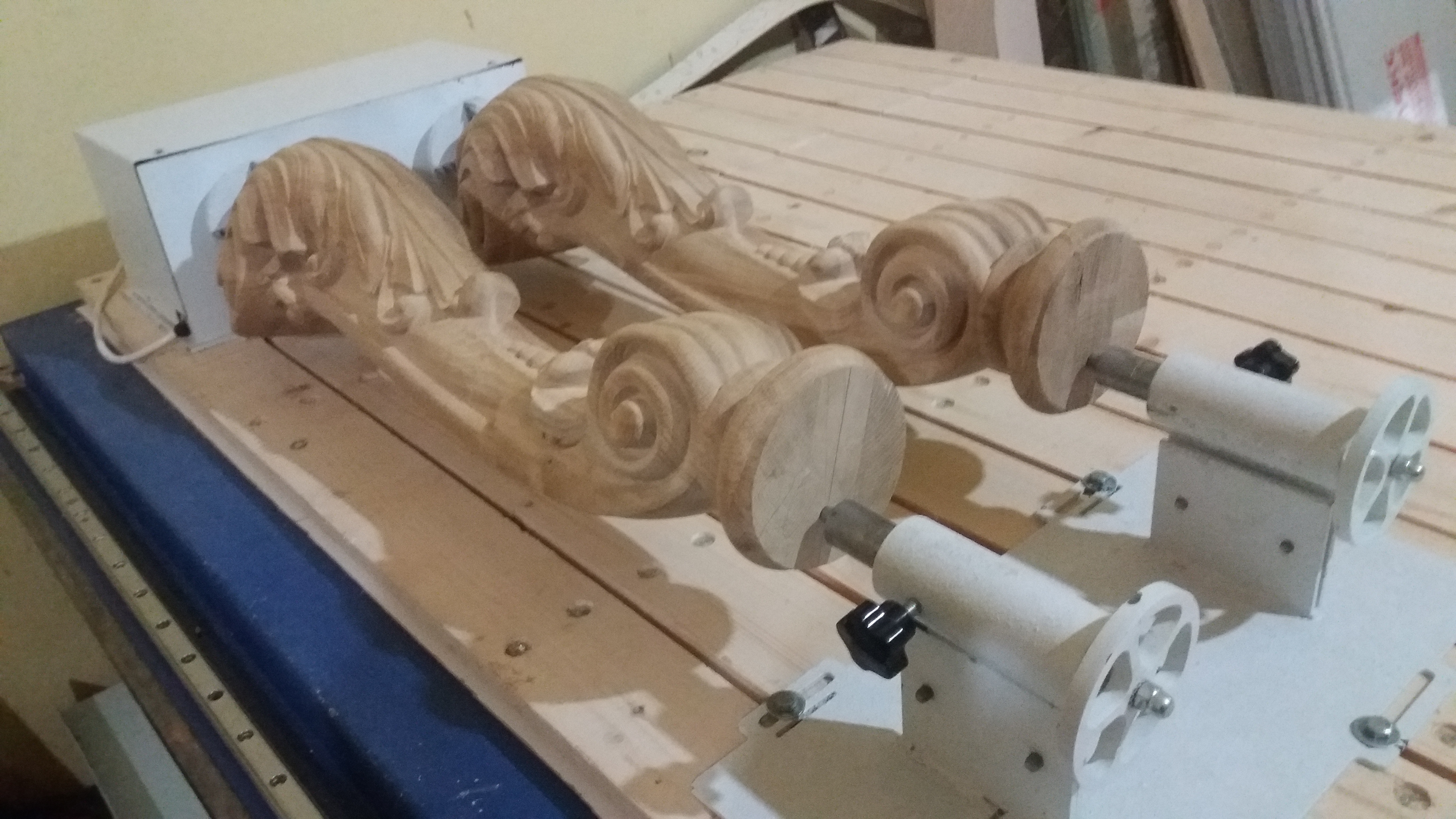

с поворотной осью фрезеровка-точение ножки кабриоль
два шпинделя+поворотка балясины черновая
два шпинделя+поворотка балясины чистовая
4шпинделя+поворотка
ЧПУ работа по металлу
3 шпинделя: 1,5 - 2,2 - 3,0 кВт с воздушным или водяным охлаждением.
Фрезерно-гравировальный станок с числовым программным управлением промышленного назначения (ЧПУ, вертикально-фрезерный, портального типа с подвижным порталом). Станок с усиленной рамой предназначен для 2D/3D обработки различных материалов — дерева, пластмассы, текстолита, камня, цветных металлов. Станок может выполнять операции фрезерования, сверления и гравировки.
В конструкции станка используется стальной профиль прямоугольного сечения, листовой материал от 1,5 до 16 mm.
Все узлы станка обрабатываются на прецизионном металлообрабатывающем центре с ЧПУ. В основу проекта станка заложено использование качественной электроники и точной механики. В процессе производства осуществляется контроль изготовления узлов и качество сборки станка. После завершения изготовления вся продукция проходит тестовую проверку под контролем Наших инженеров.
- Рабочее поле XY : 1850x2650 mm ;
- Высота обработки по Z : 370 mm ;
- Тип шпинделя : шпиндель 1,5 - 2,2 - 3,0 кВт(kW) с воздушным или водяным охлаждением,
8000-24000 об/мин (rpm);
Патрон : ISO30 ER30 ; - Тип направляющих : прецизионные рельсовые направляющие HIWIN 25 (30)mm ;
- Тип передачи по осям XY : зубчатая рейка
(опционально шарико-винтовая пара (ШВП)25-30 мм) ; - Тип передачи по оси Z : шарико-винтовая пара (ШВП)20-25 мм
- Тип приводов : шаговые двигатели NEMA-34
34HS9801 5,6 N.m (56кг) 4A NEMA-34 ;
34HS4802 8,5 N.m (85кг) 5A NEMA-34 ;
34HS5802 12 N.m (120кг) 5A NEMA-34 ,
(опционально могут быть с энкодером либо серво) ; - Напряжение питания : 220В, 50 Гц(Hz) ;
- Точность позиционирования по осям XYZ : 0,02 мм ;
- Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе) : 0,001 mm ;
- Максимальная скорость перемещения : 15 м/мин ;
- Максимальная рабочая скорость : 6 м/мин;
- Для оперативного и простого обслуживания на станке применены механические концевые выключатели крайних положений.
- Интерфейс: LPT порт или USB ;
- Поддерживаемое программное обеспечение: MACH3, Artcam , SolidWorks;
- Код команд: G код ;
- ТОЛЩИНА ОБРАБОТКИ МАТЕРИАЛА И ВИДЫ МАТЕРИАЛОВ (ММ)
Алюминий — 0 ;
ПВХ — до 20 ;
Дерево — до 100 ;
Пенопласт — до 100 ;
Гетинакс — до 100 ;
Фанера — до 100 ;
МДФ — до 100 ;
Алюминий — 20 ; - Габаритные размеры ДШВ : 3000х2500х2000 мм ;
- Вес : 950 кг.
- Компьютер/монитор в комплекте.
При необходимости комплектуется дополнительными шпинделями и 4-ой поворотной осью.Стоимость установки дополнительного шпинделя 2,2 кВт(kW)+450 $ ;
(в комплекте инвертор, крепление шпинделя и установочный профиль)Стоимость установки дополнительной 4-ой поворотной оси (токарной):
на 1 шпиндель 400 $ ;
на 2 шпинделя 600 $ ;
на 3 шпинделя 850 $ ; - запас мощности направляющих рельс и подшипников позволяет устанавливать до ПЯТИ!!! шпинделей.
