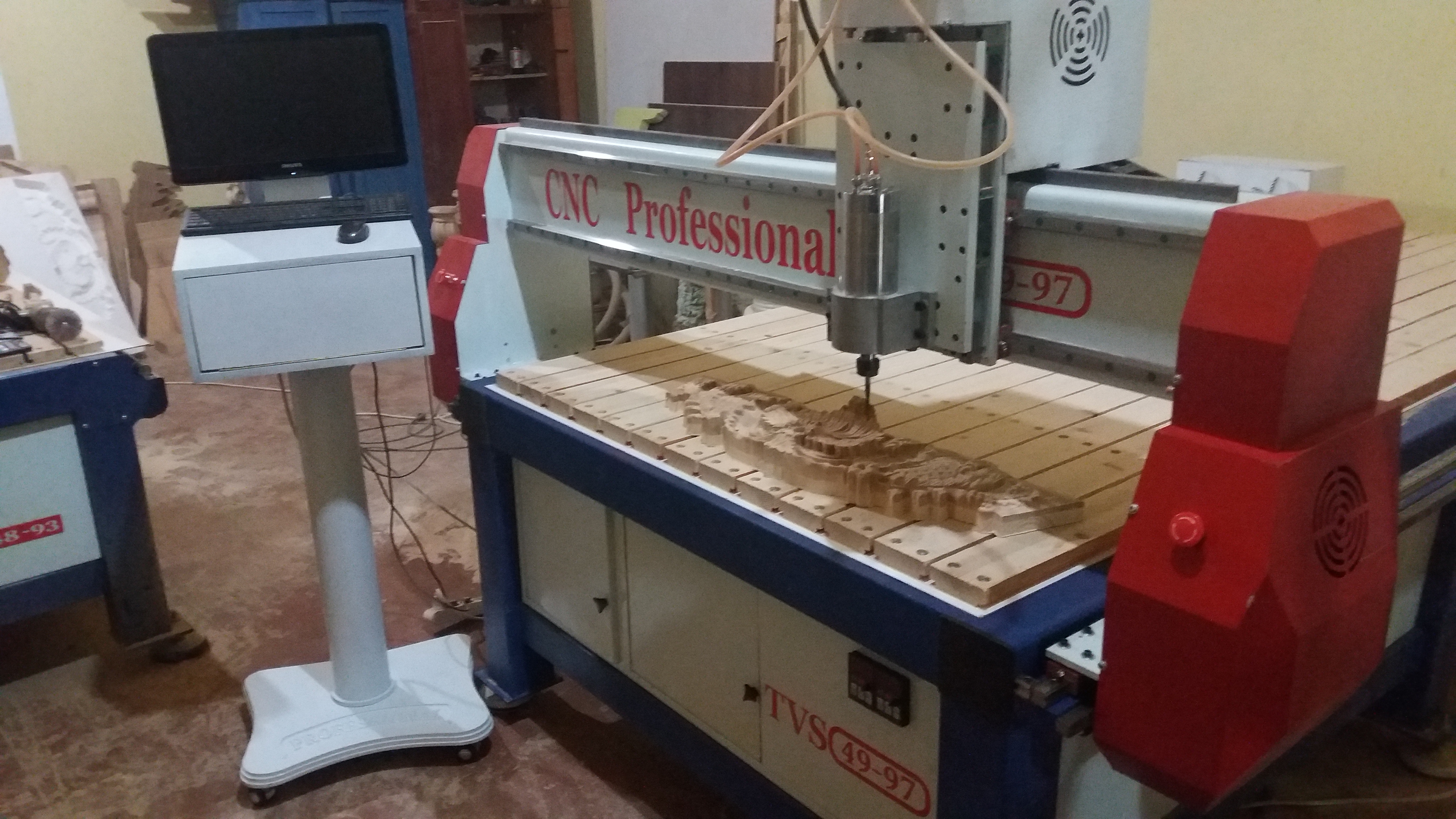

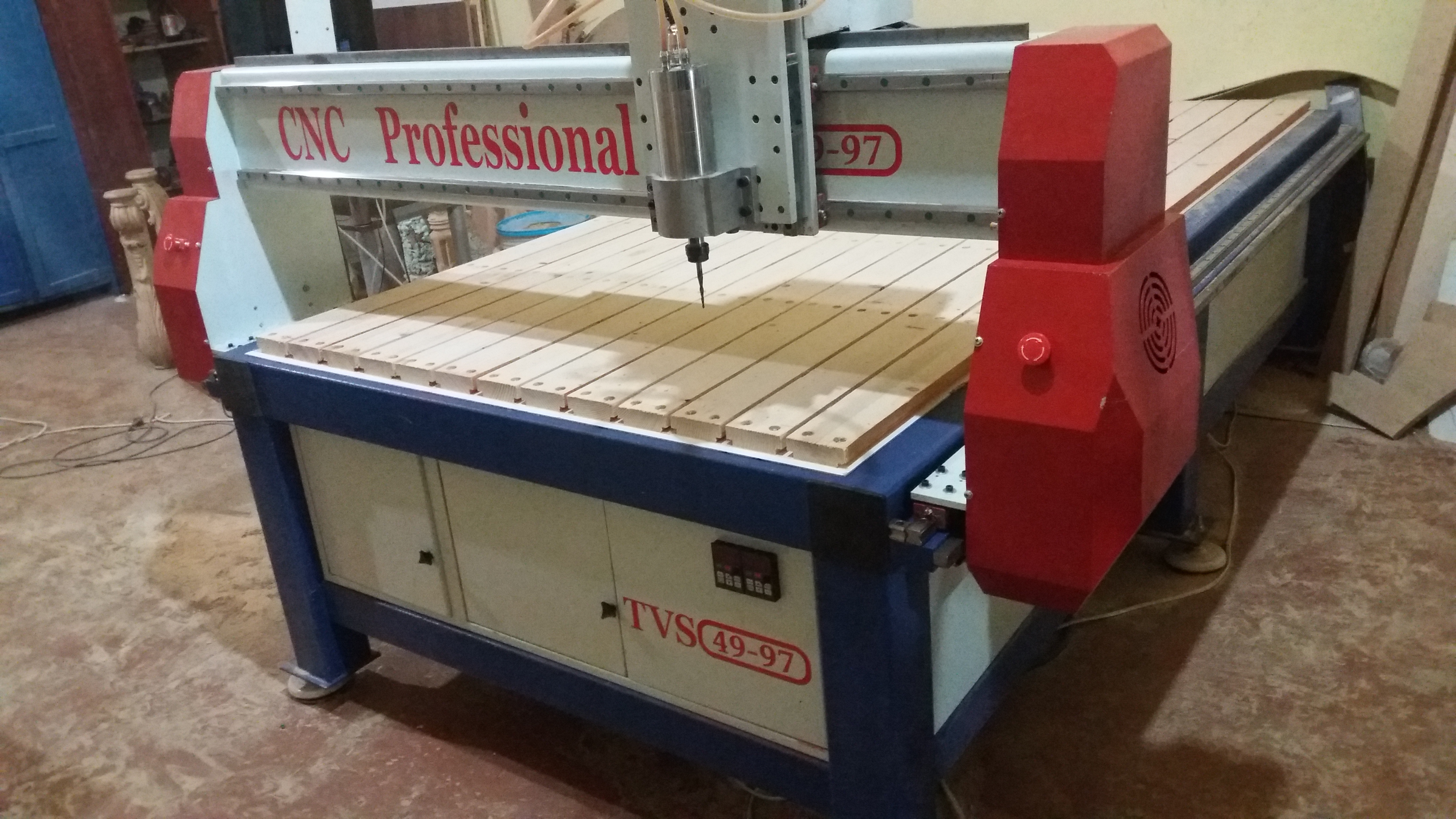

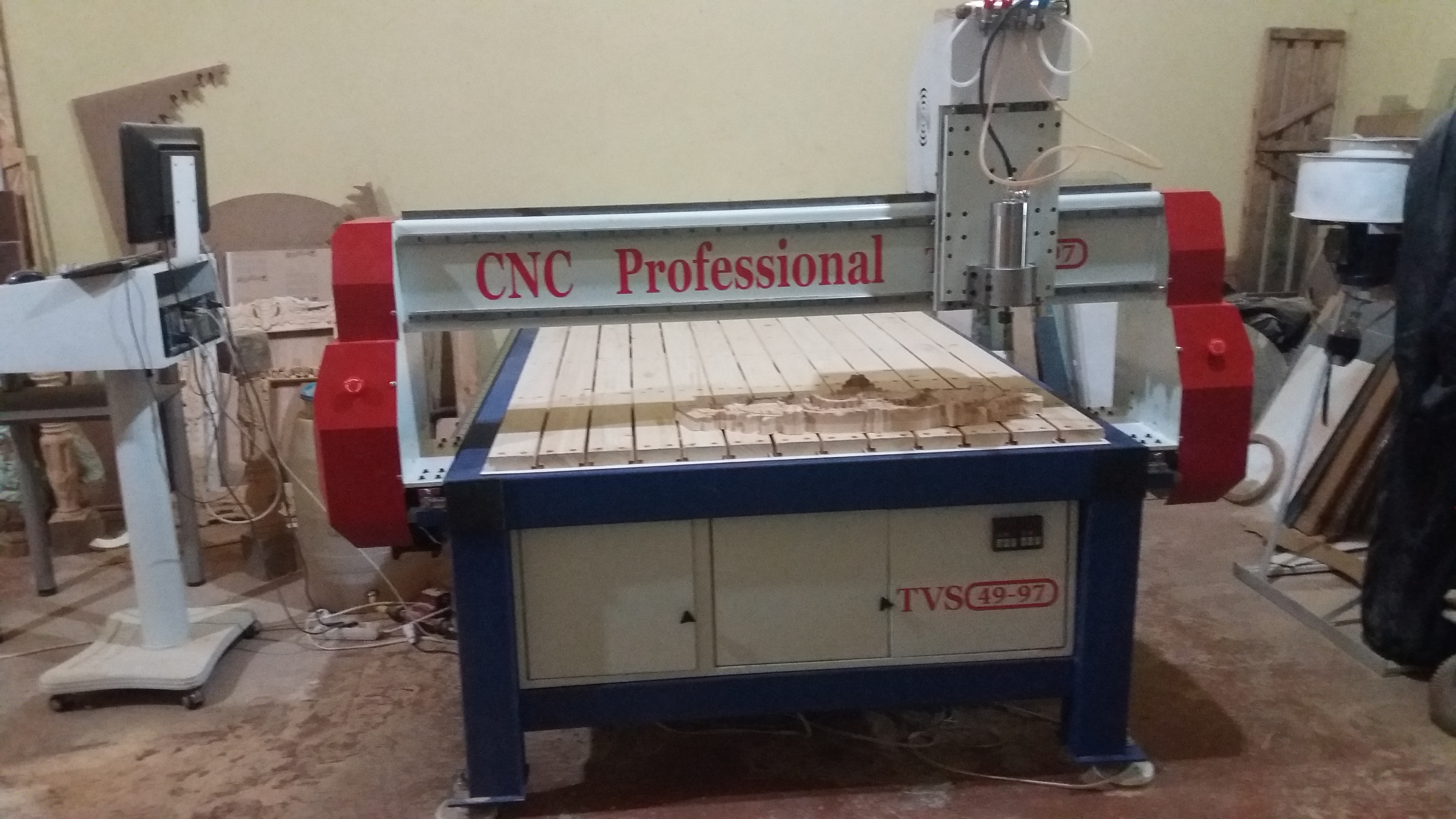

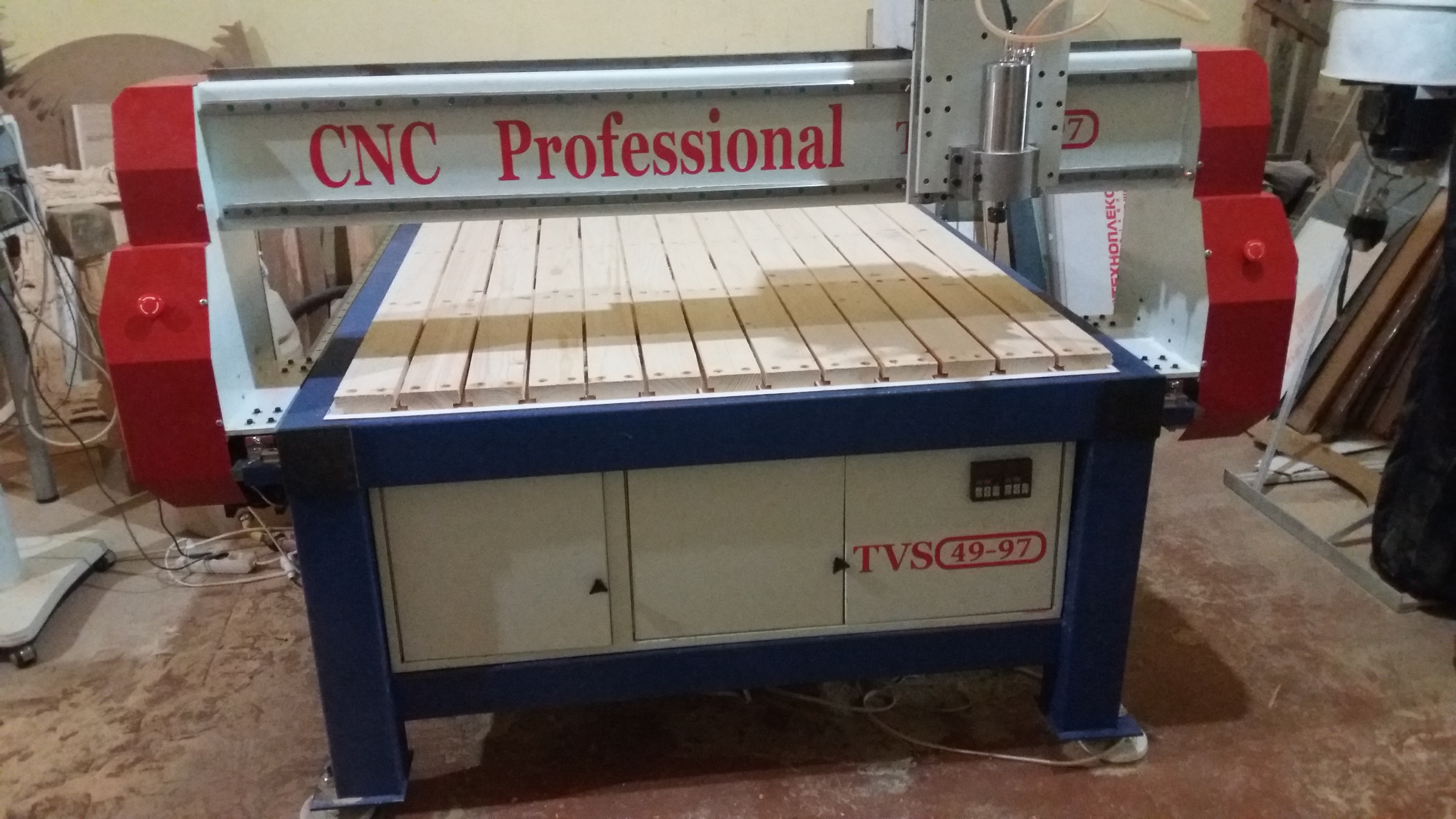

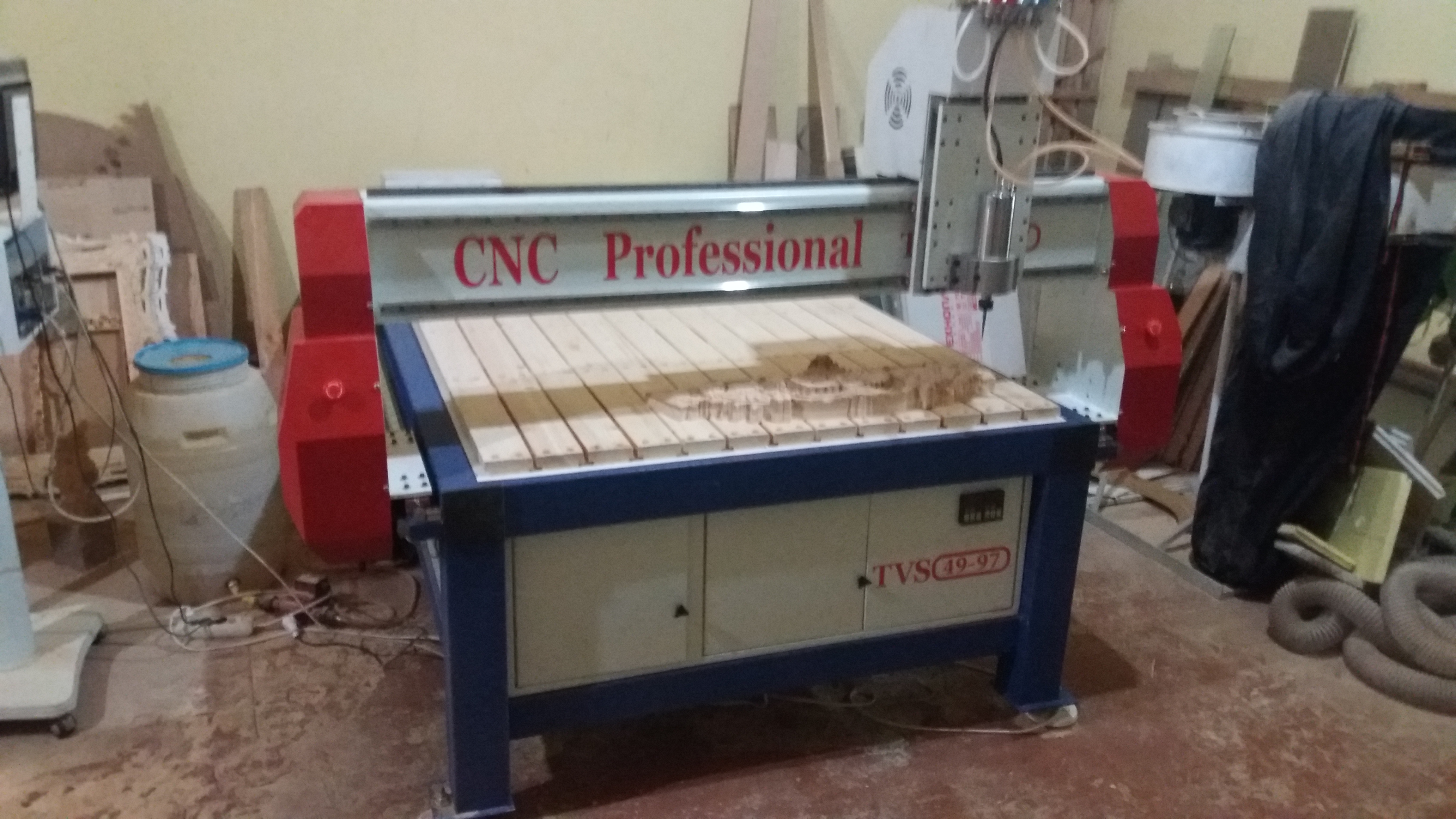

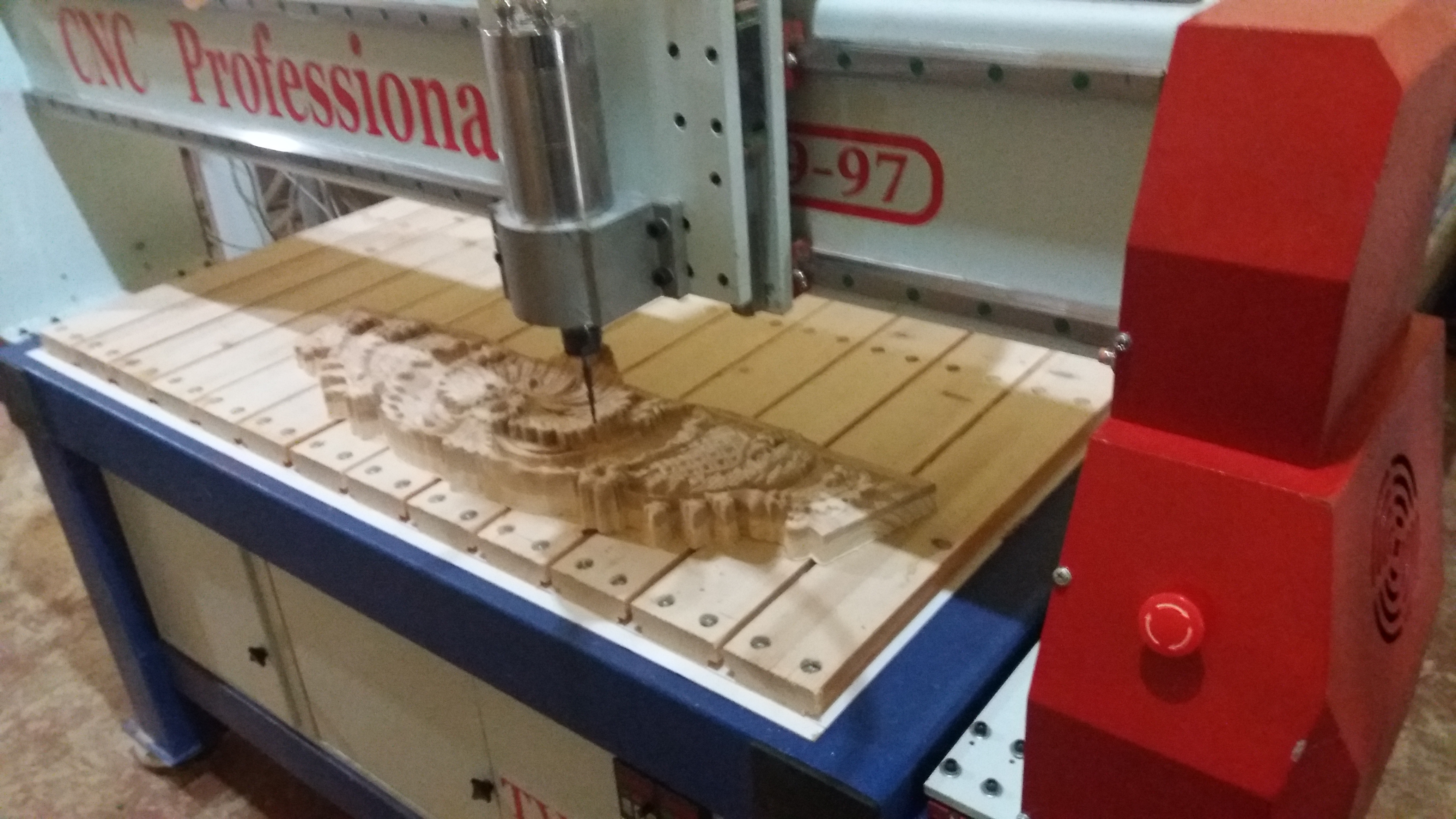

Станок фрезерный с ЧПУ для резьбы 3D по дереву TVS-49-97

Фрезерно-гравировальный станок с числовым программным управлением промышленного назначения (ЧПУ, вертикально-фрезерный, портального типа с подвижным порталом). Станок с усиленной рамой предназначен для 2D/3D обработки различных материалов — дерева, пластмассы, текстолита, камня, цветных металлов. Станок может выполнять операции фрезерования, сверления и гравировки.

В конструкции станка используется стальной профиль прямоугольного сечения, листовой материал от 1,5 до 16 mm.

Все узлы станка обрабатываются на прецизионном металлообрабатывающем центре с ЧПУ. В основу проекта станка заложено использование качественной электроники и точной механики. В процессе производства осуществляется контроль изготовления узлов и качество сборки станка. После завершения изготовления вся продукция проходит тестовую проверку под контролем Наших инженеров.

• Рабочее поле XY : 1700x2650 mm ;
• Высота обработки по Z : 370 mm ;
• Тип шпинделя : шпиндель с воздушным или водяным охлаждением
  1,5 кВт(kW)(Патрон ER16) ;
  2,2 кВт(kW)(Патрон ER20) ;
  3,0 кВт(kW)(Патрон ER20) ;
• скорость вращения 8000-24000 об/мин (rpm);
• Тип направляющих : прецизионные рельсовые направляющие HIWIN 15 (20-25-30)mm ;
• Тип передачи по осям XY : зубчатая рейка
  (опционально шарико-винтовая пара (ШВП)) 1605 (Ф16мм шаг 5мм) 2005(Ф20мм шаг 5мм) 2510(Ф25мм шаг 10мм) );
• Тип передачи по оси Z : шарико-винтовая пара (ШВП)
  1605(Ф16мм шаг 5мм) ;
  2005(Ф20мм шаг 5мм) ;
  2510(Ф25мм шаг 10мм);
• Тип приводов : шаговые двигатели NEMA-34
  34HS8801 12 N.m (358кг) 4A NEMA-34 ;
  34HS9801 5,6 N.m (56кг) 4A NEMA-34 ;
  34HS4802 8,5 N.m (85кг) 5A NEMA-34 ;
  34HS5802 12 N.m (120кг) 5A NEMA-34 ;
  (опционально могут быть с энкодером либо серво) ;
• Напряжение питания : 220 В, 50 Гц(Hz) ;
• Точность позиционирования по осям XYZ : 0,02 мм ;
• Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе) : 0,001 mm ;
• Максимальная скорость перемещения : 15 м/мин ;
• Максимальная рабочая скорость : 6 м/мин;
• Для оперативного и простого обслуживания на станке применены механические концевые выключатели крайних положений.
• Интерфейс: LPT порт или USB ;
• Поддерживаемое программное обеспечение: MACH3, Artcam , SolidWorks;
• Код команд: G код ;
• ТОЛЩИНА ОБРАБОТКИ МАТЕРИАЛА И ВИДЫ МАТЕРИАЛОВ (ММ)
  ПВХ — до 20 ;
  Дерево — до 100 ;
  Пенопласт — до 100 ;
  Гетинакс — до 100 ;
  Фанера — до 100 ;
  МДФ — до 100 ;
  Алюминий — 20 ;
• Габаритные размеры ДШВ : 3000х2500х2000 мм ;
• Вес : 950 кг.
• Компьютер/монитор в комплекте.

  При необходимости комплектуется 2/3 шпинделями и 4-ой поворотной осью.

  Стоимость установки дополнительного шпинделя 2,2 кВт(kW)+450 $ ;
  (в комплекте инвертор, крепление шпинделя и установочный профиль)

  Стоимость установки дополнительной 4-ой поворотной оси (токарной):
  на 1 шпиндель 400 $ ;
  на 2 шпинделя 600 $ ;
  на 3 шпинделя 850 $ ;
