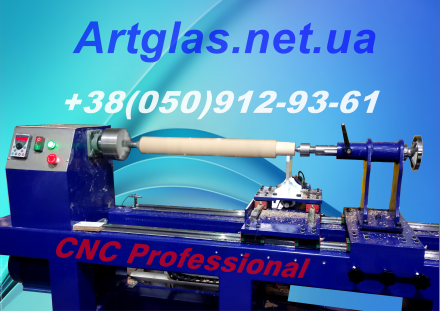

Станок токарный с ЧПУ

Видео :

работа резцом

Токарный станок с числовым программным управлением промышленного назначения (ЧПУ). Станок с усиленной рамой предназначен для 3D обработки различных материалов — дерева, пластмассы, текстолита, композитных материалов, цветных металлов.
В конструкции станка используется стальной профиль прямоугольного сечения, листовой материал от 1,5 до 16 mm.
Все узлы станка обрабатываются на прецизионном металлообрабатывающем центре с ЧПУ. В основу проекта станка заложено использование качественной электроники и точной механики. В процессе производства осуществляется контроль изготовления узлов и качество сборки станка. После завершения изготовления вся продукция проходит тестовую проверку под контролем Наших инженеров.

• Рабочее поле X : 1500 mm ;
• Глубина обработки по Z : 170 (d 340) mm ;
  скорость вращения 800-2800 об/мин (rpm); Напряжение питания : 380 В, 50 Гц(Hz) ;
• Тип направляющих : прецизионные рельсовые направляющие HIWIN 15 (20-25-30)mm ;
• Тип передачи : шарико-винтовая пара (ШВП)
  1605(Ф16мм шаг 5мм) ;
  2005(Ф20мм шаг 5мм) ;
  2510(Ф25мм шаг 10мм);
• Тип приводов : шаговые двигатели NEMA-34
  34HS8801 12 N.m (358кг) 4A NEMA-34 ;
  34HS9801 5,6 N.m (56кг) 4A NEMA-34 ;
  34HS4802 8,5 N.m (85кг) 5A NEMA-34 ;
  34HS5802 12 N.m (120кг) 5A NEMA-34 ;
  (опционально могут быть с энкодером либо серво) ;
• Напряжение питания : 220 В, 50 Гц(Hz) ;
• Точность позиционирования по осям XZ : 0,02 мм ;
• Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе) : 0,001 mm ;
• Максимальная скорость перемещения : 5 м/мин ;
  Для оперативного и простого обслуживания на станке применены механические концевые выключатели крайних положений.
  Интерфейс: LPT порт или USB ;
  Поддерживаемое программное обеспечение: Type3, VisualMill ;
  Код команд: G код ;
