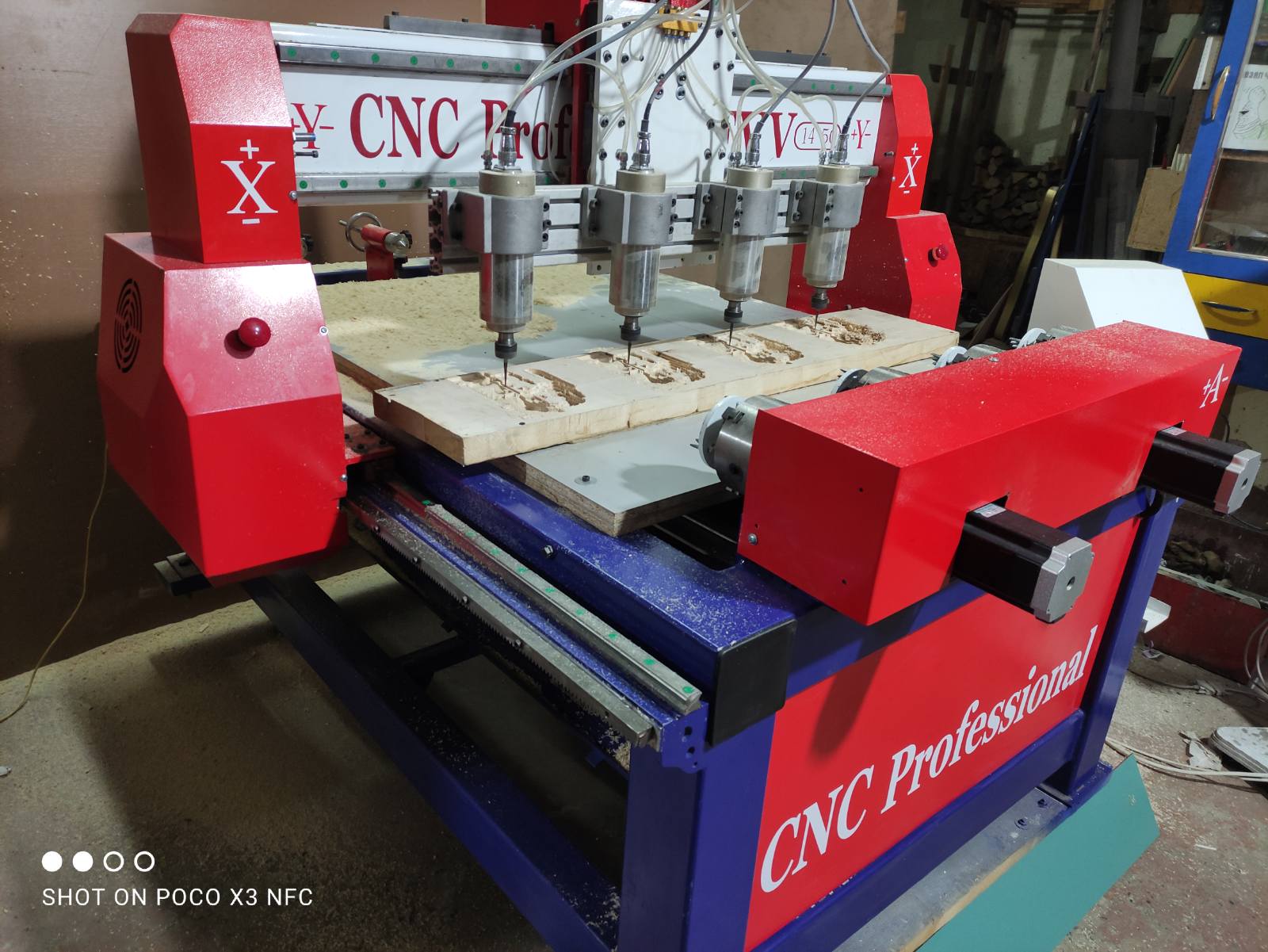

Токарно-фрезерный 4-х шпиндельный станок с ЧПУ

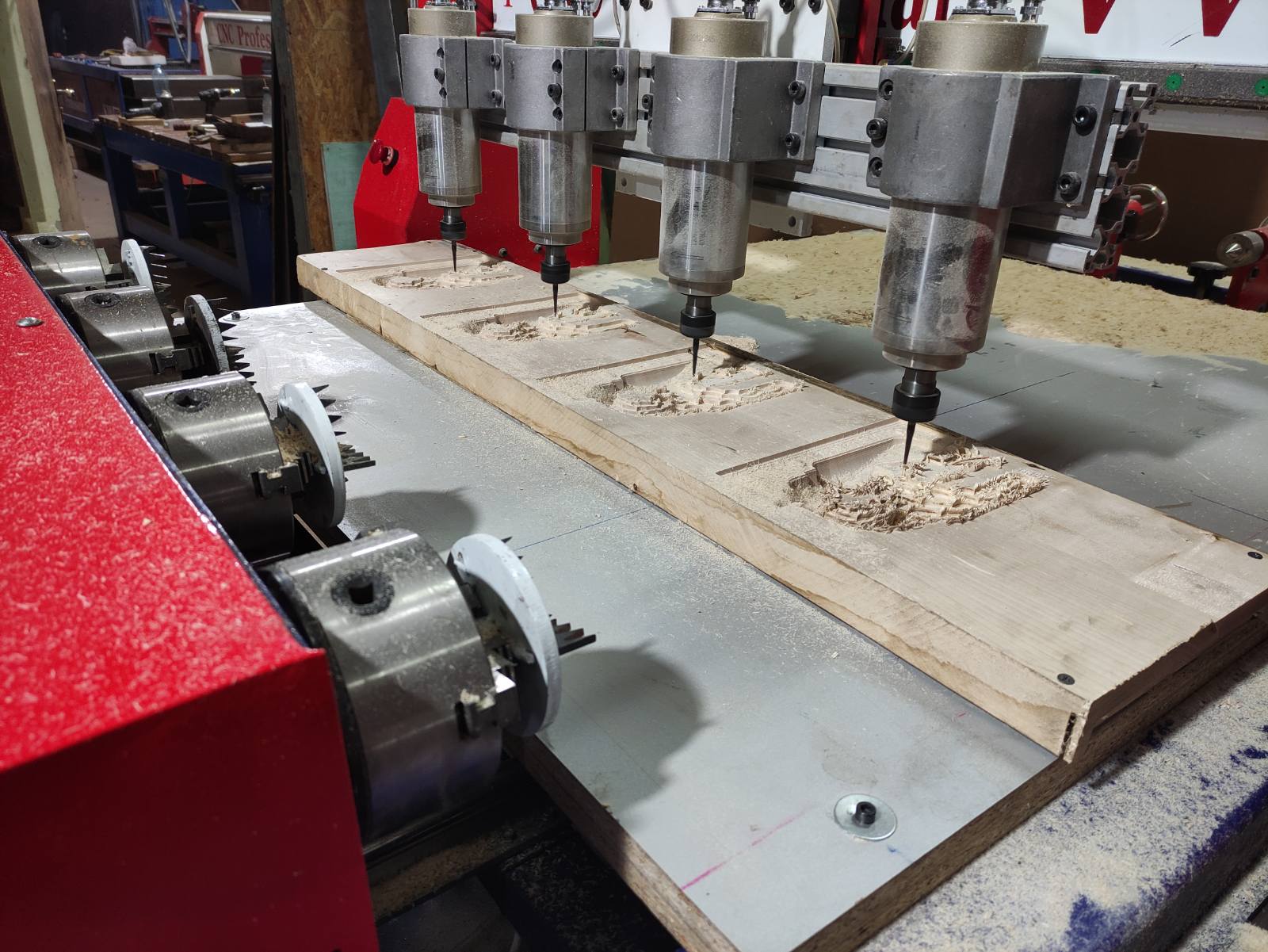

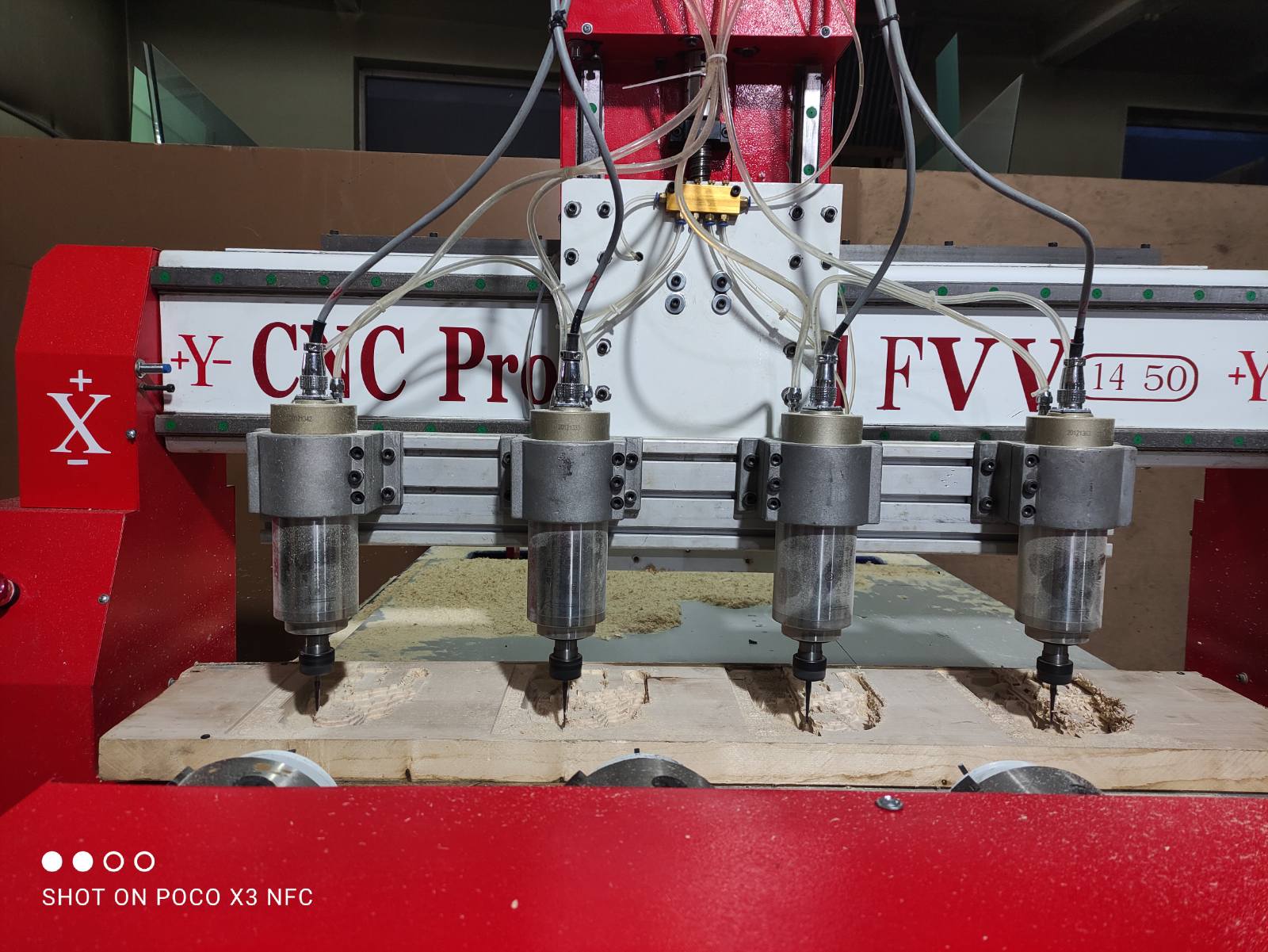

Токарно-фрезерный станок с ЧПУ на 4 шпинделя, обеспечивает одновременную обработку 4 заготовок, что
существенно снижает затраты времени при массовом производстве. Станок предназначен для
производства изделий из дерева МДФ, ДСП, ДВП, фанеры, пластика, композитных материалов.
позволяет изготавливать резные сувениры из дерева и фрезеровать плоские и объемные (3D) элементы мебельных фасадов, возможно изготовление лестничных балясин, ножек и других
элементов мебели, в том числе декоративных. Одновременная обработка 4-х деталей существенно
ускоряет серийное производство и повышает производительность станка. Легкая смена зон
обработки – съемный стол или центра делает его превосходным оборудованием для массового
производства и крупных партий деталей.
Станок с усиленной рамой предназначен для 2D/3D обработки различных материалов — дерева, пластмассы, текстолита, камня, цветных металлов. Станок может выполнять операции точения, фрезерования, сверления и гравировки.
$7850
- Рабочее поле XY : 0x0 mm ;
- Высота обработки по Z : 0 mm ;
- Тип шпинделя: шпиндель с воздушным или водяным охлаждением
1,5 кВт(kW)(Патрон ER16) ;
2,2 кВт(kW)(Патрон ER20) ;
3,0 кВт(kW)(Патрон ER20) ;
скорость вращения 8000-24000 об/мин (rpm); - Тип направляющих : прецизионные рельсовые направляющие HIWIN 15 (20-25-30)mm ;
- Тип передачи по осям XY : зубчатая рейка (опционально шарико-винтовая пара (ШВП)) 1605 (Ф16мм шаг 5мм) 2005(Ф20мм шаг 5мм) 2510(Ф25мм шаг 10мм) );
- Тип передачи по оси Z : шарико-винтовая пара (ШВП)
1605(Ф16мм шаг 5мм) ;
2005(Ф20мм шаг 5мм) ;
2510(Ф25мм шаг 10мм); - Тип приводов : шаговые двигатели NEMA-34
34HS8801 12 N.m (358кг) 4A NEMA-34 ;
34HS9801 5,6 N.m (56кг) 4A NEMA-34 ;
34HS4802 8,5 N.m (85кг) 5A NEMA-34 ;
34HS5802 12 N.m (120кг) 5A NEMA-34 ;
(опционально могут быть с энкодером либо серво) ; - Напряжение питания : 220 В, 50 Гц(Hz) ;
- Точность позиционирования по осям XYZ : 0,02 мм ;
- Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе) : 0,001 mm ;
- Максимальная скорость перемещения : 15 м/мин ;
- Максимальная рабочая скорость : 6 м/мин;
- Для оперативного и простого обслуживания на станке применены механические концевые выключатели крайних положений.
- Интерфейс: LPT порт или USB ;
- Поддерживаемое программное обеспечение: MACH3, Artcam , SolidWorks;
- Код команд: G код ;
- Габаритные размеры ДШВ : 00х00х00 мм ;
- Вес: 00 кг.
- Компьютер/монитор в комплекте.
Все узлы станка обрабатываются на прецизионном металлообрабатывающем центре с ЧПУ. В основу проекта станка заложено использование качественной электроники и точной механики. В процессе производства осуществляется контроль изготовления узлов и качество сборки станка. После завершения изготовления вся продукция проходит тестовую проверку под контролем Наших инженеров.Видео работы (прямая ссылка на youtube):
